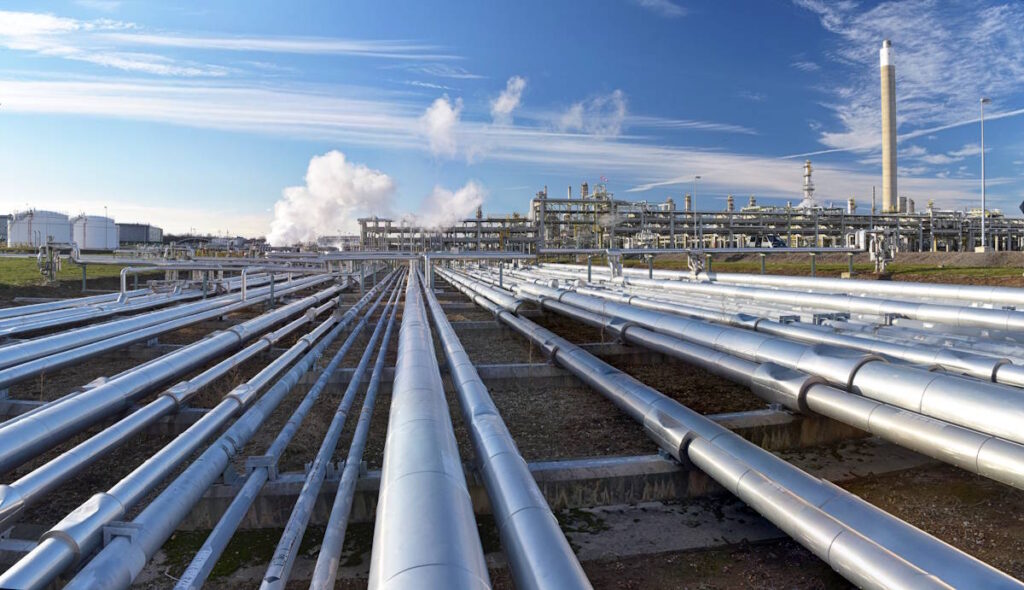

Projektowanie i budowa rurociągów przemysłowych – kompletny przewodnik dla inwestorów

Gdy w zakładzie przemysłowym zatrzymuje się przepływ, zatrzymuje się biznes. Niezależnie od tego, czy mówimy o rafinerii, zakładzie chemicznym, czy fabryce żywności, rurociągi technologiczne to prawdziwy krwioobieg każdej z tych instalacji. Kiedy działają poprawnie, nikt o nich nie myśli. Kiedy jednak zawodzą, koszty idą w setki tysięcy złotych, a na szali często staje bezpieczeństwo ludzi.

Z doświadczenia wiemy, że większość awarii, przestojów i problemów z utrzymaniem ruchu nie wynika z pecha, ale z błędów popełnionych na samym początku drogi – przy „desce kreślarskiej” (a dziś: w środowisku 3D). Ten przewodnik stworzyliśmy z myślą o inwestorach, kierownikach kontraktów i specjalistach ds. utrzymania ruchu. Pokażemy w nim krok po kroku, jak mądrze zaplanować projektowanie rurociągów i ich budowę, by instalacja pracowała bezawaryjnie przez dekady.

Analiza potrzeb i specyfikacja techniczna, czyli fundamenty sukcesu

Papier przyjmie wszystko, ale fizyka procesów przemysłowych nie wybacza kompromisów. Pierwszym krokiem nie jest rysowanie kreski na planie, lecz precyzyjne zdefiniowanie, z czym w ogóle mamy do czynienia.

Co musimy wiedzieć, zanim zaczniemy projektować? To ogromne przedsięwzięcie, które wymaga połączenia twardej inżynierii z wieloletnim doświadczeniem placowym.

Na tym etapie określamy też klasę rurociągu zgodnie z normą ASME B31.3 lub PN-EN 13480. Inaczej projektuje się instalację pary niskoprężnej (kategoria D), a inaczej rurociąg z toksycznym medium (kategoria M) – to wpływa na zakres badań spoin, rodzaje zaworów bezpieczeństwa i poziom dokumentacji.

Projektowanie i budowa rurociągów przemysłowych – kompletny przewodnik dla inwestorów

Gdy patrzymy na nowoczesny zakład przemysłowy, naszą uwagę często przykuwają potężne reaktory, piece czy zbiorniki. Jednak to, co tak naprawdę pozwala temu skomplikowanemu organizmowi funkcjonować, kryje się często nad naszymi głowami lub pod ziemią.

Rurociągi to dosłownie krwioobieg każdej fabryki. Bez nich transport surowców, pary, wody chłodzącej czy gotowych produktów byłby niemożliwy. Błędy popełnione na etapie ich planowania bywają bezlitosne – prowadzą do mikropęknięć, nagłych awarii, przymusowych przestojów, a w skrajnych przypadkach do katastrof ekologicznych i poważnych zagrożeń dla zdrowia oraz życia załogi. Każdy dzień przestoju to też wymierne, często liczone w setkach tysięcy złotych, straty finansowe.

Ten przewodnik stworzyliśmy z myślą o inwestorach, kierownikach projektów oraz specjalistach ds. utrzymania ruchu. Przeprowadzimy Cię przez cały proces inwestycyjny: od pierwszego szkicu, przez projektowanie rurociągów, aż po pierwszą kroplę medium płynącą w nowej instalacji.

Etap I – Analiza potrzeb i specyfikacja techniczna

Nie da się zbudować dobrej instalacji bez zadania na początku kilku z pozoru banalnych pytań. Zanim inżynierowie usiądą do programów CAD, musimy dokładnie wiedzieć, z czym mamy do czynienia.

• Charakterystyka medium: Co dokładnie będzie płynąć rurami? Woda demineralizowana wybacza wiele, ale agresywne kwasy, gazy techniczne czy szlamy abrazyjne (ścierne) wymagają zupełnie innego podejścia.
• Parametry robocze: Ciśnienie i temperatura to absolutna podstawa. Musimy jednak poznać nie tylko wartości nominalne, ale też te skrajne – występujące podczas rozruchu, awarii czy czyszczenia instalacji.
• Ograniczenia inwestycyjne: Każdy projekt funkcjonuje w określonej rzeczywistości. Budżet i harmonogram to jedno, ale często największym wyzwaniem jest dostępna przestrzeń. Wciskanie nowej instalacji w istniejącą już, gęstą tkankę zakładu (tzw. projekty brownfield) to zadanie wymagające inżynieryjnej wirtuozerii. Nie możemy też zapomnieć o rygorystycznych wymaganiach środowiskowych.

Etap II – Projekt koncepcyjny i dobór tras rurociągów

Gdy wiemy już „co” i „w jakich warunkach” ma płynąć, musimy ustalić „którędy”. Wybór trasy to sztuka kompromisu pomiędzy optymalizacją długości rurociągu, a omijaniem fizycznych przeszkód.

Współczesne instalacje procesowe rzadko projektuje się na płaskich rysunkach 2D. Wykorzystanie technologii BIM w przemyśle (Building Information Modeling) i modelowania 3D to dzisiaj standard. Dlaczego to takie ważne? Ponieważ pozwala na wykrywanie kolizji (ang. clash detection) jeszcze na ekranie monitora, a nie na placu budowy, gdzie np. przesunięcie podpory o pół metra może wprowadzić szereg zmian i kosztować fortunę.

Wskazówka eksperta

W przypadku skomplikowanych układów, gdzie liczy się precyzja przepływu, stosujemy symulacje CFD (Obliczeniowa Mechanika Płynów), aby sprawdzić, czy np. w danym kolanie nie powstaną zjawiska kawitacji. Z kolei analizy FEA (Metoda Elementów Skończonych) pomagają zweryfikować wytrzymałość całej struktury.

Na tym etapie musimy też zaplanować przejścia przez kluczowe przeszkody: drogi dojazdowe, tory kolejowe, cieki wodne czy gąszcz innych instalacji.

Etap III – Dobór materiałów i komponentów

To moment, w którym ważą się losy trwałości inwestycji. Niewłaściwy dobór materiału to gwarancja problemów korozyjnych. Z czego najczęściej budujemy rurociągi technologiczne?

• Stale: Węglowa (najtańsza, do standardowych zastosowań), nierdzewna i kwasoodporna (dla przemysłu spożywczego, chemicznego i farmacji).
• Tworzywa sztuczne i kompozyty: GRP (tworzywa wzmacniane włóknem szklanym) czy HDPE stają się coraz popularniejsze dzięki całkowitej odporności na korozję i niższej wadze.

Sam rurociąg to jednak tylko pusta rura. Jego „inteligencja” i funkcjonalność kryją się w armaturze. Dla mediów abrazyjnych (szlamy, zawiesiny mineralne) kluczowa jest odporność na ścieranie. W takich przypadkach rozważa się rury z wkładką ceramiczną, elastomeryczną lub stale o podwyższonej twardości. Zawory regulacyjne, zasuwy, kompensatory (które przyjmują na siebie ruchy rurociągu wywołane temperaturą), filtry, odwadniacze – wszystko to musi być dobrane pod konkretne parametry. Zwieńczeniem tego etapu jest zaplanowanie izolacji termicznych oraz zabezpieczeń antykorozyjnych (np. malowanie specjalistyczne, ochrona katodowa).

Etap IV – Projekt wykonawczy i dokumentacja techniczna

Papier przyjmie wszystko, ale instalacja musi być bezpieczna i zgodna z prawem. Projekt wykonawczy to zbiór szczegółowych wytycznych dla monterów i spawaczy.

Tworzymy tu schematy P&ID (Piping & Instrumentation Diagram), rysunki izometryczne oraz dokładne plany rozmieszczenia podpór stałych i przesuwnych. To także czas na zaawansowane obliczenia wytrzymałościowe – analizę naprężeń i wyliczenie minimalnych grubości ścianek.

Wszystko to musi bezwzględnie spełniać normy rurociągowe (m.in. PN-EN, ASME B31.3, ISO) oraz wymogi Urzędu Dozoru Technicznego (UDT). Równie ważna jest ścisła koordynacja międzybranżowa. Rurociąg nie wisi w próżni – wymaga konstrukcji stalowych, zasilania dla zaworów, a nierzadko systemów wentylacji wokół.

Etap V – Przygotowanie terenu i montaż rurociągów

Przechodzimy od teorii do praktyki. Budowa rurociągów przemysłowych często zaczyna się od ciężkich prac ziemnych (wykopy, szalunki, odwadnianie), jeśli instalacja biegnie pod ziemią.

Gdy wkraczają brygady montażowe, kluczowa staje się technologia łączenia:

• Spawanie: W przemyśle królują metody TIG oraz spawanie automatyczne, które gwarantują idealną jakość i powtarzalność spoin – co ma gigantyczne znaczenie np. w branży higienicznej. W branżach higienicznych (spożywcza, farmacja) rurociągi muszą być montowane w strefach czystych, a końce rur zaślepiane natychmiast po docięciu. W przeciwnym razie do środka dostaną się zanieczyszczenia, które później spowodują korozję wżerową lub zanieczyszczenie produktu.
• Alternatywy: Złączki kołnierzowe, zgrzewanie (w przypadku tworzyw sztucznych) czy systemy zaciskowe.

Montaż rurociągów to także precyzyjne ustawienie podpór. To one decydują o tym, czy rurociąg będzie miał miejsce, by „pracować” pod wpływem zmian temperatury. Na samym końcu instalacja jest integrowana z układami automatyki – montujemy czujniki i podpinamy zawory pod zakładowe systemy SCADA lub DCS.

Etap VI – Testy, uruchomienie i odbiór instalacji

Zanim inwestycja zostanie uznana za zakończoną, musi udowodnić swoją wartość. Zaczynamy od prób ciśnieniowych i szczelności (hydraulicznych lub pneumatycznych) według z góry założonych rygorystycznych scenariuszy.

Zgodnie z normami, próba hydrauliczna przeprowadzana jest zazwyczaj przy ciśnieniu 1,5-krotnie wyższym niż ciśnienie dopuszczalne, a pneumatyczna – przy 1,1–1,25 ×. Czas trwania i kryteria akceptacji (spadek ciśnienia, wizualna kontrola spoin) muszą być zapisane w procedurze testowej.

Następnie instalację trzeba oczyścić. W zależności od branży robimy to przez płukanie wodą, przedmuchiwanie sprężonym powietrzem, suszenie, a czasem azotowanie (wypychanie tlenu w celu zabezpieczenia przed wybuchem lub utlenieniem).

Na koniec najmniej wdzięczna, ale najważniejsza z prawnego punktu widzenia część: dokumentacja powykonawcza (as-built). Kompletujemy atesty materiałowe, uprawnienia spawaczy, protokoły z badań nieniszczących spoin (NDT), książki rurociągu i przekazujemy to wszystko w ręce przeszkolonego personelu inwestora.

Etap VII – Eksploatacja, konserwacja i modernizacja

Nowoczesny zakład to taki, który zapobiega awariom, a nie tylko je naprawia. Mądrze zaprojektowany rurociąg ułatwia wdrożenie systemów monitorowania online. Czujniki drgań, spadków ciśnienia czy temperatury na bieżąco analizują zdrowie i kondycję instalacji.

Właściwa konserwacja prewencyjna – regularne sprawdzanie powłok antykorozyjnych, wymiana uszczelek czy smarowanie armatury – drastycznie wydłuża żywotność systemu. A gdy po latach proces technologiczny ulega zmianie? Dobra dokumentacja i przemyślana koncepcja z pierwszych etapów sprawiają, że modernizacja czy wpięcie nowej linii przebiegają bezboleśnie.

Najczęstsze błędy przy projektowaniu i budowie (Case studies)

Czego uczy nas doświadczenie z placów budowy? Oto błędy, które inwestorów kosztowały najwięcej:

1. „To tylko woda, zróbmy ze zwykłej stali” – Niewłaściwy dobór materiału. Widzieliśmy przypadki, gdzie woda procesowa o specyficznym natlenieniu i temperaturze doprowadziła do perforacji stalowego rurociągu w niecałe dwa lata. Koszt wymiany i postoju wielokrotnie przewyższył oszczędności z zakupu tańszej stali.
2. Ignorowanie rozszerzalności termicznej – Rura stalowa o długości 100 metrów przy zmianie temperatury z 20°C na 150°C potrafi wydłużyć się o kilkanaście centymetrów. Brak odpowiednich kompensatorów i podpór przesuwnych powoduje potężne naprężenia. Finał? Wyrwane z posadowienia pompy lub popękane kołnierze.
3. Brak koordynacji branż w 3D – Klasyka gatunku przy inwestycjach bez użycia BIM. Trasa rurociągu idealnie zaplanowana w 2D nagle na budowie trafia na nowo wylaną żelbetową belkę lub koryto kablowe, którego „nie było na planach”. Efektem są nerwy, przepalony czas i tzw. samoróbki na budowie.

Kluczowe zasady sukcesu projektu rurociągowego

Jeśli mielibyśmy zamknąć wiedzę o projektowaniu instalacji w kilku zdaniach, brzmiałyby one tak: sukces to w 80% planowanie, a w 20% wykonanie. Wymaga to interdyscyplinarnego podejścia od pierwszego szkicu, powierzenia pracy inżynierom posługującym się nowoczesnymi narzędziami (BIM, symulacje) i myślenia długoterminowego – bo rurociąg buduje się na lata, a nie do końca okresu gwarancji.

Najbezpieczniejszym modelem z perspektywy inwestora jest zatrudnienie doświadczonego partnera. Odpowiedni generalny wykonawca instalacji zdejmuje z barków klienta ciężar koordynacji kilkunastu różnych podwykonawców.

Cykl życia rurociągu

1.Koncepcja i Analiza: Definiowanie parametrów i potrzeb procesowych.

Badanie przepływów, środowiska pracy, ciśnień i temperatury.

2.Projektowanie 3D (BIM): Wyznaczanie bezkolizyjnych tras.

Modelowanie, clash detection, koordynacja z architekturą zakładu.

3.Specyfikacja Materiałowa: Dobór stopów, tworzyw i armatury.

Zabezpieczenia antykorozyjne, dobór zaworów i systemów izolacji.

4.Montaż i Spawanie: Prace na obiekcie.

Prefabrykacja, montaż podpór, spawanie metodą TIG / orbitalnie.

5.Próby i Uruchomienie: Testy ciśnieniowe i szczelności.

Płukanie układu, badania NDT, odbiory UDT, dokumentacja as-built.

Porównanie popularnych materiałów rur (Zastosowania przemysłowe)

Checklista Inwestora: 10 pytań do wykonawcy przed startem

Zanim podpiszesz umowę na zaprojektowanie i budowę instalacji, upewnij się, że rozmawiasz z profesjonalistami. Zadaj te pytania:

1. Czy projektowanie odbywa się w pełni w środowisku 3D/BIM?
2. Kto i w jaki sposób weryfikuje kolizje branżowe przed rozpoczęciem budowy?
3. Czy biuro projektowe i ekipy wykonawcze działają w ramach jednego podmiotu (Design & Build)?
4. W jaki sposób przeprowadzane są obliczenia naprężeń (np. dla rurociągów parowych)?
5. Jakie macie doświadczenie w procedowaniu dokumentacji z UDT?
6. Jakie metody badań spoin (NDT) przewidujecie w tym konkretnym projekcie?
7. W jaki sposób zabezpieczacie wnętrze rurociągu przed zanieczyszczeniami w trakcie montażu?
8. Czy dokumentacja powykonawcza zawiera certyfikaty na każdy element armatury i odcinek rury?
9. Kto zajmie się integracją układu z naszym obecnym systemem automatyki?
10. Czy oferujecie usługi serwisu i konserwacji po oddaniu instalacji do użytku?

Twój projekt wymaga pewnych rozwiązań? Nie ryzykuj budowy instalacji metodą prób i błędów.

Firma PROCHEM od lat wspiera największe inwestycje przemysłowe w Polsce, działając jako kompleksowy i sprawdzony generalny wykonawca instalacji. Od pierwszych obliczeń w dziale projektowym, po próby ciśnieniowe i uruchomienie – bierzemy pełną odpowiedzialność za końcowy sukces.

Skontaktuj się z inżynierami PROCHEM i porozmawiajmy o tym, jak optymalnie zaprojektować i zbudować rurociągi dla Twojego zakładu w formule „pod klucz”.
